DeviceNet/Modbus TCP网关

型号：ENC-313 400 613 9938

基本说明：实现DeviceNet网络与Modbus TCP网络之间的数据通信。DeviceNet主站模式下可连接8台具有DeviceNet接口的设备到Modbus TCP网络。DeviceNet从站模式下可实现DeviceNet主站与 Modbus TCP主站之间的数据交换，广泛用于机器人、焊机与上位PLC 、工控机之间的数据通信。

添加到收藏夹
产品特点
1、主站模式：支持将最多8个DeviceNet设备连接到Modbus TCP网络，如：具有DeviceNet接口的机器人、焊机、变频器等。
2、从站模式：支持DeviceNet主站与 Modbus TCP主站之间的数据交换，如：具有DeviceNet主站接口的机器人、PLC、焊机 等设备和上位机、PLC之间的数据交换。
3、应用简单：用户不必了解DeviceNet和Modbus TCP技术细节，只需要参考产品手册及应用实例，根据要求完成配置，即可在短时间内实现通信。
4、透明通信，用户可以依照Modbus TCP通信数据区和DeviceNet通信数据区的映射关系，实现DeviceNet网络与Modbus TCP网络之间的数据透明通信。
5、专业高效的配置软件DNetStart：网关通过此软件可以在线扫描DeviceNet从站，快速获取其I/O参数并进行参数配置，支持在线调试功能，支持离线上下载，离线配置，支持DeviceNet主/从模式切换。
技术特性
1、ENC-313在Modbus TCP端为Server，在DeviceNet端主/从站可选，主站时可以连接8台DeviceNet设备；
2、DeviceNet端支持主站、从站两种工作模式，DeviceNet主站模式支持投运和运行两种工作模式；
A. DeviceNet主站--投运模式
①支持设备搜索，即通过DNetStart软件在线扫描DeviceNet从站；
②支持一键应用扫描到的DeviceNet从站I/O参数配置，支持通过DNetStart软件读写配置；
③支持读写DeviceNet从站参数；
④支持读写DeviceNet I/O 数据(Poll)；
⑤支持读cos命令（COS）（最大支持14个字节）；
⑥DeviceNet 支持的波特率有 125K，250K，500K；
⑦支持读产品信息；
B. DeviceNet主站--运行模式
①支持与Modbus TCP Client(上位机、PLC等)通信（读写数据）；
②单个DeviceNet从站最大支持输入：128字节；输出：112字节；
③DeviceNet端最大支持输入/输出字节数：512字节；
④支持连接最多8个从站，支持DeviceNet端输入超时清零、保持功能（可选）；
⑤DeviceNet端支持数据不交换、二字节、四字节交换；
C. DeviceNet从站
① 支持DeviceNet波特率125K、250K、500K；
② DeviceNet 支持最多 224 字节的输入和 224 字节的输出，8、16、32、48、64、72、96、112、160、192、224 字节可选；
③ DeviceNet端支持 DeviceNet I/O Poll 扫描；
3、双以太网口，支持菊花链式连接，内置以太网交换功能；
4、支持静态配置IP地址和DHCP；
5、作为Modbus TCP Server特性： （1）最大支持4个Modbus TCP主站同时访问； （2）支持Modbus TCP功能码：03、04、06、16；
6、供电：24VDC（11V ~ 30V），80mA（24VDC），网关由DeviceNet端供电；
7、工作环境温度：-20℃ ~ 60℃, 相对湿度5% ~ 95%（无凝露）；
8、外形尺寸：25mm（宽）×100mm（高）×90mm（深）；
9、安装：35mm导轨；
快速应用指南

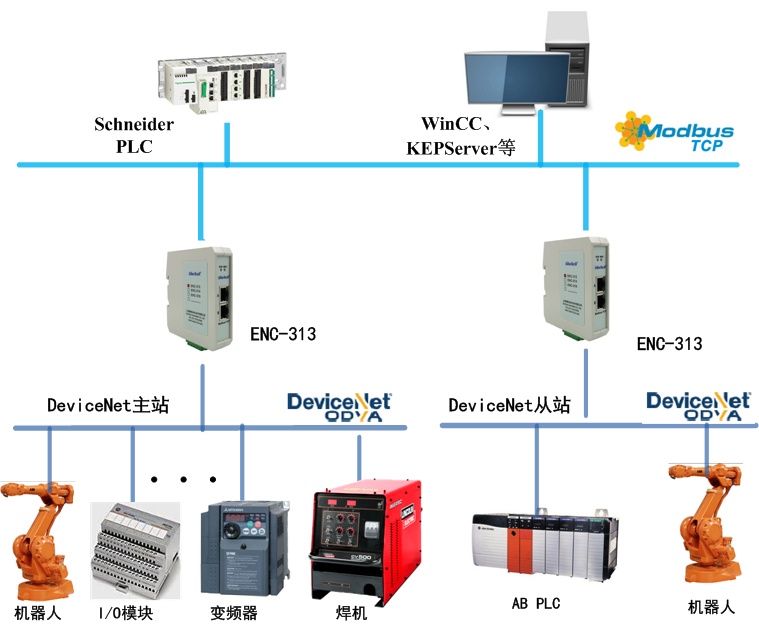

典型应用
