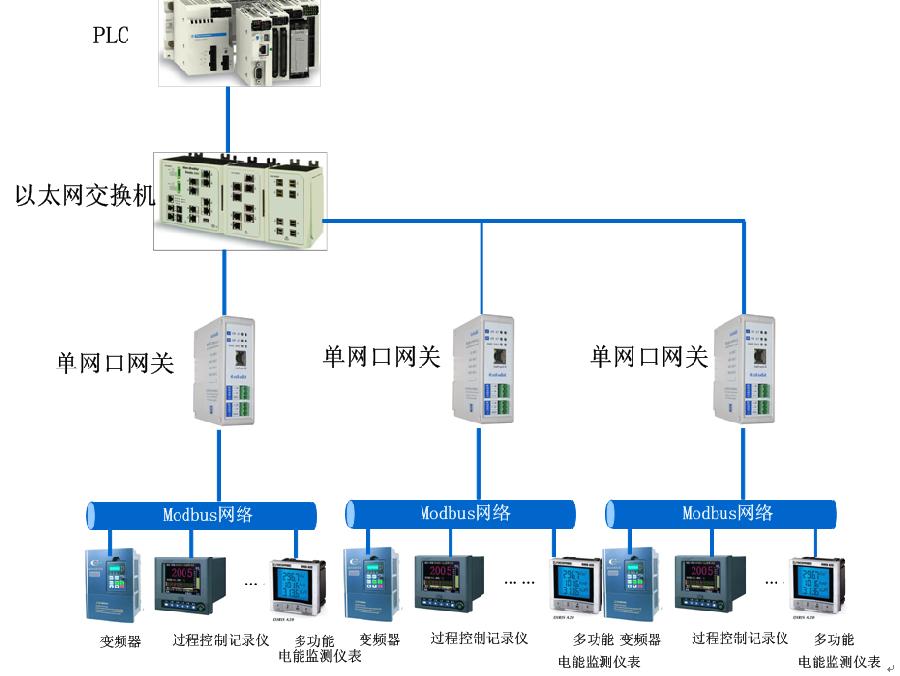

方案一：使用以太网交换机和3台单网口网关实现Modbus TCP主站PLC对不同现场多台Modbus从站设备的数据采集。
图1 方案一

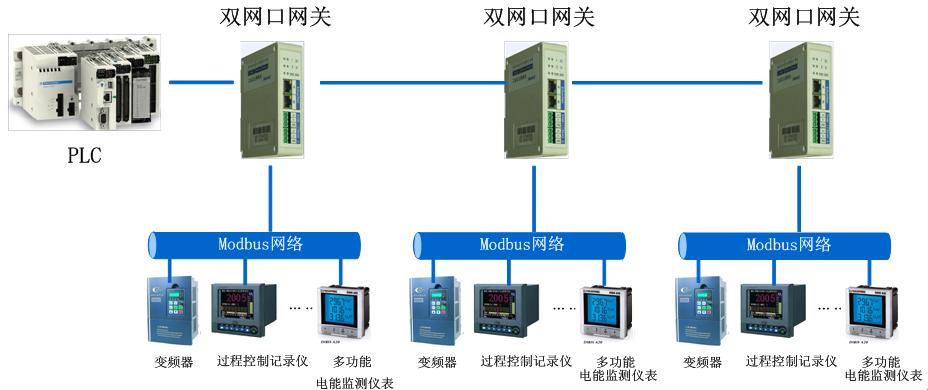

方案二：使用3台双网口网关实现Modbus TCP主站PLC对不同现场多台Modbus从站设备的数据采集。
图2 方案二
如图方案一和方案二所示。假如：以太网交换机和网关之间的布线距离分别是50米、100米、150米，每台网关之间的布线距离是50米。比较以上两种方案，可知：使用双网口网关比单网口网关不仅节省了一个以太网交换机，而且节约了很多网线（约：50m+100m=150m），大大降低了成本。
应用于冗余以太网和环网系统

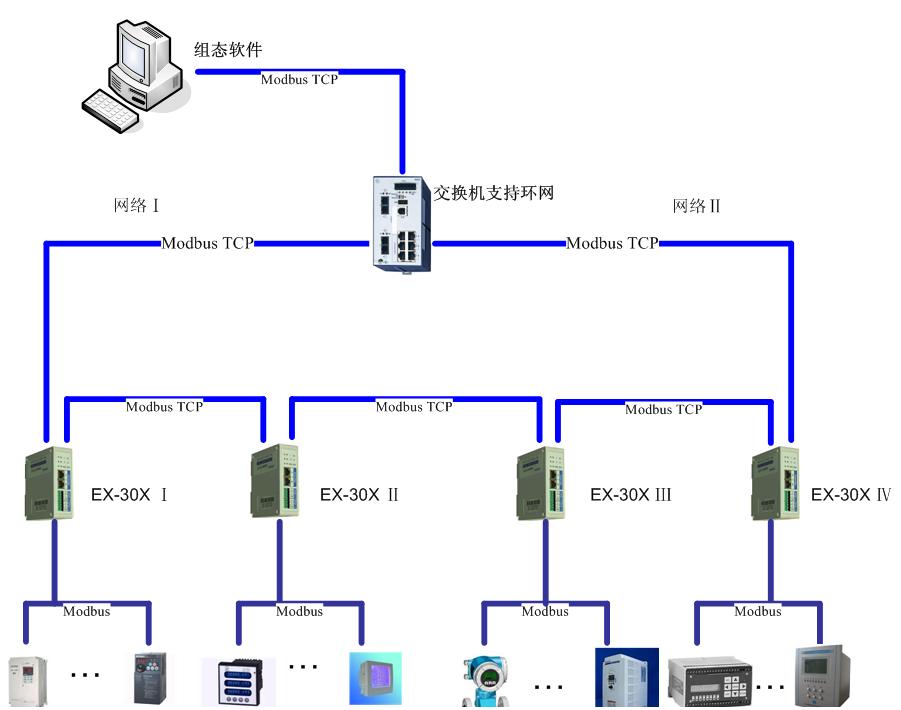

方案一优点：
1.使用交换机，且交换机支持以太网环网；
2.各ES-30X可以实现级联；
3.网络Ⅰ或网络Ⅱ中断任何一个，都不影响通讯；
4.中间任一ES-30X网关出现通讯不正常等问题，不影响其他通讯；
5.各ES-30X之间的线断掉任意一根，不影响通讯。
图3 环网系统
方案二优点：
1.不用交换机，且PLC支持冗余以太网；
2.各ES-30X可以实现级联；
3.网络Ⅰ或网络Ⅱ中断任何一个，都不影响通讯；
4.中间任一ES-30X网关出现通讯不正常等问题，不影响其他通讯；
5.各ES-30X之间的线断掉任意一根，不影响通讯。
图4 冗余以太网
